Giới thiệu về hệ thống vách thạch cao chống cháy

Chủ nhật - 25/12/2016 23:36
Hệ thống vách thạch cao chống cháy là hệ vách có thể chống lan lửa theo tiêu chuẩn qui định, được đánh giá theo 3 tiêu chí về độ chịu lửa

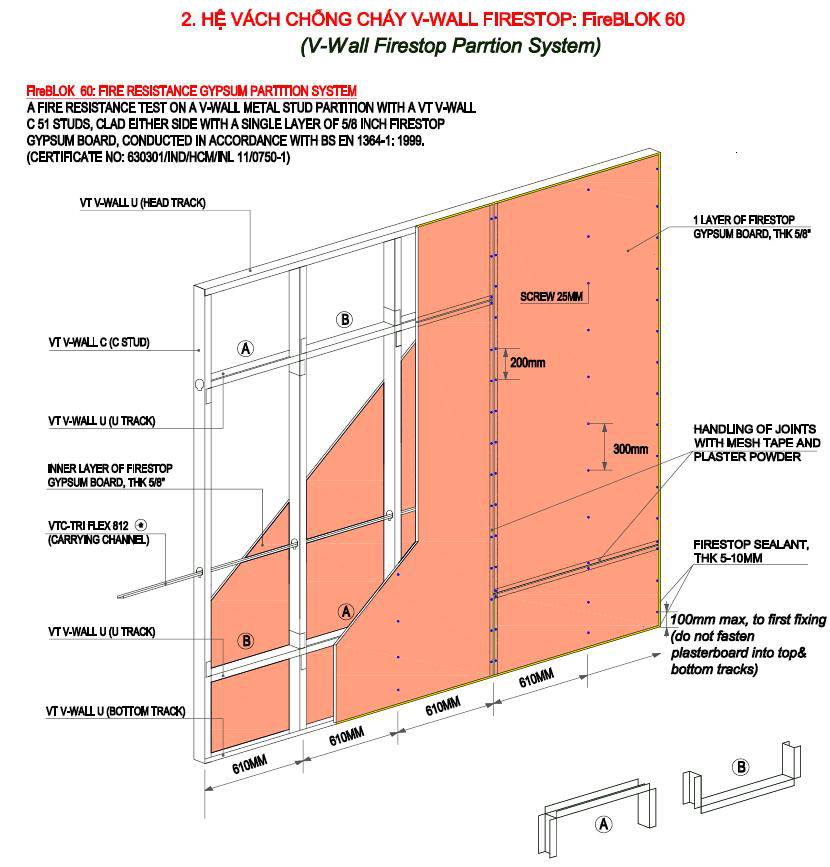

He Thog Vach Chong chay
He Thog Vach Chong chay
1/Tiêu chí chống cháy:

Các tiêu chí về độ chịu lửa:

- Tính ổn định: Là trạng thái tới hạn khi kết cấu bị phá huỷ và không còn khả năng chiụ tải.
- Tính phá hủy: Là trạng thái tới hạn khi cấu kiện xuất hiện vết nứt hoặc lổ hổng khiến lửa và hơi nóng có thể tràn qua.
- Tính cách nhiệt: Là trạng thái tới hạn khi bề mặt bên kia đạt nhiệt độ trung bình 140ºC hoặc ở một số điểm đạt 180ºC.
Vách thạch cao là vách nhẹ và không chịu tải, cho nên tiêu chí đánh giá độ chịu lửa chỉ dựa trên tính phá hủy và tính cách nhiệt.

He Thong Vach Chong chay

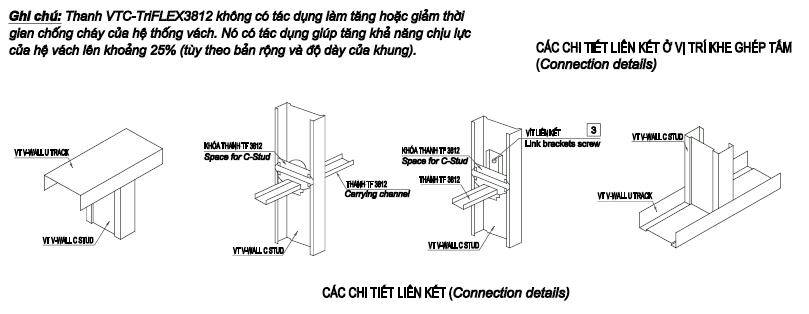

Chi Tiet ghep tam Chong chay

2/ Thời gian chịu lửa:

Độ chịu lửa:

- Độ chiụ lửa: (FRR: Fire Resistance Rating) Là thời gian tính bằng phút khi thực hiện thí nghiệm xác định tính chiụ lửa của cấu kiện theo 3 tiêu chí nêu trên.
- Độ chịu lửa của vách chống cháy được tính bằng thời gian theo phút, thông thường là 30 phút, 60 phút, 90 phút, 120 phút.
- Vách được xem là chống cháy khi cả 3 tiêu chí đánh giá đều bằng hoặc cao hơn thời gian chống cháy yêu cầu. Ví dụ như vách chống cháy có thời gian chịu lửa là 60 phút có nghĩa là cả 3 tiêu chí đánh giá đều không thấp hơn thời gian này.

3/ Cấu trúc của hệ thống vách chống cháy:

Cấu tạo:

- Gồm bộ khung bằng tôn tráng kẽm, tôn mạ nhôm kẽm bên trong.
- Ốp 2 mặt khung là tấm thạch cao chuyên dùng chịu lửa (tấm thạch cao chống cháy).
- Tùy theo yêu cầu về thời gian chịu lửa sẽ lựa chọn độ dày của tấm thạch cao (12mm hoặc 15mm) và số lớp (1, 2 hoặc 3 lớp cho một mặt).
- Ngoài ra, chúng ta có thể cho thêm một lớp vật liệu cách nhiệt có độ dày và tỷ trọng khác nhau (bông thủy tinh hoặc bông sợi khoáng) vào giữa lớp khung nếu muốn tăng khả năng cách nhiệt.

4/ Yêu cầu kỹ thuật:

- Vách thạch cao chống cháy phải được kiểm nghiệm cho từng thiết kế (theo thời gian chống cháy) và có bản báo cáo kết quả kiểm nghiệm (test report).
- Vách chống cháy được kiểm nghiệm theo hệ thống đã lắp đặt, không kiểm nghiệm từng tấm thạch cao riêng rẽ.
- Với mỗi thiết kế, hệ khung được sử dụng sẽ phải thay đổi theo chiều cao của vách.

5/ Một số thiết kế tiêu biểu:

Vách chống cháy 60 phút:

- Tấm thạch cao Gyproc 15.9 mm
- Mỗi mặt vách ốp 1 lớp tấm
- Hệ khung V Wall VTV51/VTV50, cao tối đa 2,7m

Vách chống cháy 120 phút:

- Tấm thạch cao Gyproc dày 12.7 mm
- Mỗi mặt vách ốp 2 lớp tấm.
- Hệ khung:
- V Wall VTV51/VTV52: cao tối đa 2,7m
- V Wall VTV63/VTV64: cao tối đa 3,2m
- V Wall VTV75/VTV76: cao tối đa 3,7m
